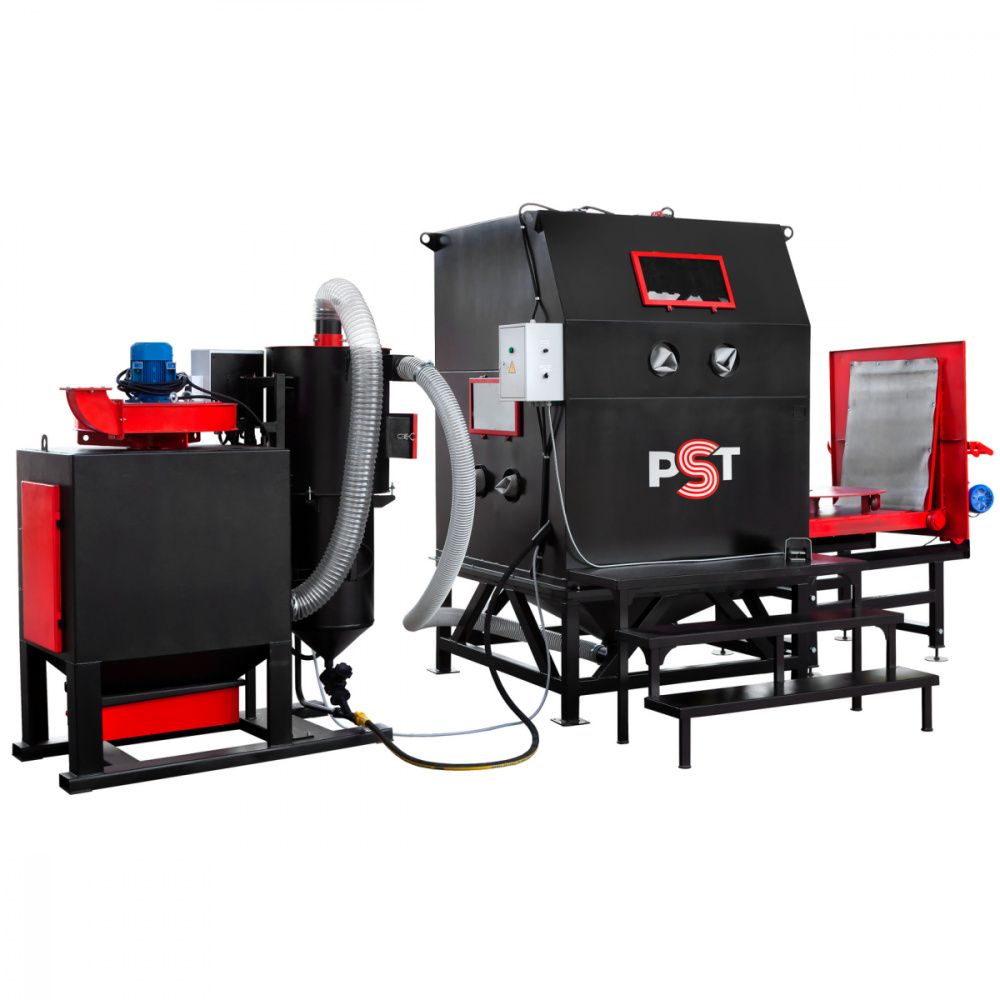

Пескоструйная камера PST-КСО-150.5-Н-ФВР-М
Как работает дробеструйная камера
Оператор-пескоструйщик запускает в работу камеру нажатием педали, которая находится внизу. Рабочее пространство пескоструйной кабины полностью закрыто со всех сторон и в процессе обработки герметично, благодаря чему пыль от абразива и мусор не попадают в воздушное пространство. Оператор регулирует работу через смотровое окно.
Смесь, которая состоит из абразива и сжатого воздуха, подается по рукаву к соплу (или к пистолету, если обработка происходит в инжекторной камере). Ее направление регулирует оператор-пескоструйщик, одной рукой держа сопло (или пистолет), а другой поворачивая под нужным углом деталь. Резиновые или неопреновые перчатки, прикрепленные к отверстиям на фронтальной стороне камеры под смотровым окном, защищают руки оператора.
В процессе обработки абразивная смесь падает через решетчатый настил в бункер камеры. Когда работа закончена, оператор отжимает педаль, подача абразива прекращается, кабину можно открыть и выгрузить обработанные изделия.
Применение
Область применения дробеструйных камер PST очень широка. По назначению и параметрам наши камеры аналогичны установкам брендов Zitrek, Contracor (ECO, CAB), ВМЗ (КСО, ВС), Clemco (BNP, Pulsar, Kit-Cab, DCH), пескоструйным камерам типа АК.
Кабины PST применяются для очистки с высокой скоростью воздушно-пескоструйным способом внутренних и наружных поверхностей деталей, сортамента металлопроката, деревянных, стеклянных и каменных изделий.
В пескоструйной камере выполняют очистку, снятие ржавчины, песка, окалины и шлака после дуговой сварки, заусениц, удаление слоёв, а также получают необходимую шероховатость, матовость, упрочнение, глянцевый эффект. В камере готовят поверхности к нанесению антикоррозионных покрытий (лакокрасочных, металлизационных материалов). После пескоструйной обработки очищаются самые мелкие поры и трещины, однако при этом пескоструй не оставляет царапин, которые могут оставаться после применения щеток и наждачной бумаги. Срок службы поверхностей, обработанных абразивоструйным способом, увеличивается в несколько раз.
В зависимости от технической задачи выбирают различную фракцию абразива, чтобы путем обработки поверхности пескоструйным оборудованием достичь требуемый результат. Фракция абразива для получения необходимого качества обработанной поверхности подбирается путем тестирования.
Пескоструйная камера предназначена для цехового использования (в закрытом пространстве), например, в гараже, цехе и других производственных помещениях.
Установка фильтрации, вентиляции и рекуперации 4,0 кВт
Дополнительная к камере установка — фильтр-вентилятор 4 кВт с рекуператором абразива – предназначена для очистки внутреннего пространства абразивоструйной камеры от пыли, а также для очистки абразива от пыли и крупных примесей и подачи абразива под давлением в зону обработки.
Технические характеристики
Характеристики камеры |
КСО-150.5-НФВР-М-М |
Тип камеры | напорная |
Производительность | 5-20 м²/час |
Габариты рабочей зоны, ДхШхВ | 1700×2400×2800 мм |
Фильтрация и рекуперация (ФВР) | НФВР-М 8500×2050×2100 мм |
Объем бункера для абразива | 100 |
Количество рабочих мест | 2 |
Масса выкатного стола | 400 кг |
Мощность электропривода стола | 3 кВт |
Рабочее давление | 3,5-7 атм., макс. 10 атм. |
Уровень шума | 78-88 дБ |
Напряжение в сети/Частота | 380 В/50-60 Гц |
Мощность ФВ/ФВР | 4 кВт |
Основные технические параметры установки НФВР-М
Наименование параметра | Н ФВР-М 4 кВт |
Производитель | PST |
Габаритные размеры, ДхШхВ | 850×2050×2100 мм |
Масса | 550 кг |
Объем бункера для абразива | 100 л |
Рабочее давление | 0,35-0,7 МПа |
Расход сжатого воздуха | 1,6-4,5 м3/мин. |
Способ транспортировки абразива к соплу | напорный |
Кол-во фильтрующих элементов | 2 |
Расход абразива и воздуха
Оборудование подключается к сети сжатого воздуха давлением 0,35-0,7 атм. Расход воздуха 1,6-4,5 м3/мин.
Диаметр струйного сопла, мм |
Расход | Давление воздуха*, кгс/см² | |||||
3,5 | 4,2 | 5,0 | 5,6 | 6,3 | 7,0 | ||
6 |
воздуха, м³/мин. абразива, кг/час |
1,3 122 |
1,5 142 |
1,7 161 |
1,9 185 |
2,1 204 |
2,5 239 |
8 |
воздуха, м³/мин. абразива, кг/час |
2,2 213 |
2,5 243 |
2,9 275 |
3,3 305 |
3,6 336 |
4,2 409 |
Подключение электропитания
Потребляемая мощность, кВт | Напряжение, В | Частота, Гц | ||
Сети | Цепи управления вентилятором и системы очистки | Местного освещения | ||
7,5 | 380 | 220 | 220 | 50-60 |
Комплектация
- Камера дробеструйная КСО-150.5-НФВР-М-М с основанием
- Приставная рама.
- Стол поворотный 1000 мм, г/п 1000 кг, приводной.
- Струйное сопло.
- Настил решетчатый.
- Футеровка резиновая.
- Светодиодное освещение.
- Смотровое окно.
- Проемы для рук.
- Перчатки резиновые 2 пары.
- Рукав пескоструйный.
- Обдувочный пистолет.
- Педаль управления.
- Устройство фильтрации и рекуперации.
- Паспорт.
Тип товара
|
КСО-150.5-Н-ФВР-М |
Ёмкость бака, л
|
150.5-Н-ФВР-М |
Рабочее давление, бар
|
100 |
Цвет
|
Фиолетовый |
Тип пескоструйной кабины
|
напорная |
Производительность, м³/мин
|
10 |
Мощность, кВт
|
4 |
Напряжение сети, В
|
380 |
Габариты (Д×Ш×В), мм
|
20 |
Вес, кг
|
1700×2400×2800 + НФВР-М 8500×2050×2100 |
Страна производства
|
Россия |
